Battery Balancer – VICTRON

Description

Battery Balancer – VICTRON

Battery Balancer – VICTRON

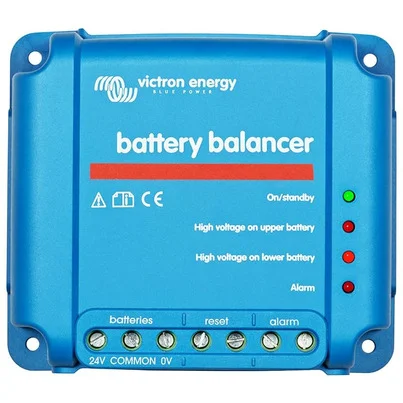

L’équilibreur de batterie Battery Balancer égalise l’état de charge de deux batteries de 12 V raccordées en série, ou de plusieurs files de batteries connectées en série, ces files étant elles-mêmes raccordées en parallèles.

Si la tension de charge d’un système de batteries de 24 V s’élève à plus de 27 V, l’équilibreur de batterie s’allumera et comparera la tension sur les deux batteries connectées en série. L’équilibreur extraira un courant de jusqu’à 1 A sur la batterie (ou les batteries raccordées en parallèle) ayant la tension la plus élevée. La différence de courant de charge qui en résultera garantira que toutes les batteries convergeront vers le même état de charge.

Le cas échéant, plusieurs équilibreurs peuvent être installés en parallèle.
Un banc de batteries de 48 V peut être équilibré avec trois équilibreurs de batteries.

Fonctionnalités

Indicateurs LED

Vert : actif (tension de batterie > 27,3 V)

Orange : circuit de batterie la plus basse actif (écart > 0,1 V)

Orange : circuit de batterie la plus élevée actif (écart > 0,1 V)

Rouge : alarme (écart > 0,2 V) Restera activé jusqu’à ce que l’écart se réduise a moins de 0,14 V, ou jusqu’à ce que la tension du système chute a moins de 26,6 V.

Relais d’alarme

Normalement ouvert. Fermé si la LED rouge est allumée, et ouvert si la LED rouge est éteinte.

Réinitialisation de l’alarme

Deux bornes sont disponibles pour connecter un bouton-poussoir. En raccordant les deux bornes, le relais est réinitialisé. La condition de remise à zéro reste active jusqu’à ce que la condition d’alarme ait expiré. Par la suite, le relais se fermera quand une alarme se déclenchera á nouveau.

Référence fabriquant : BBA000100100
Code barre fabriquant : 8719076020950
