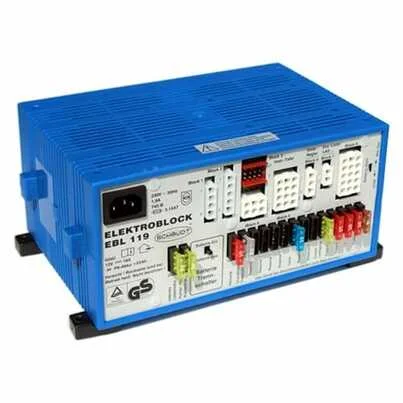

BLOC ELECTRIQUE EBL 119 A – SCHAUDT

Description

BLOC ELECTRIQUE EBL 119 A – SCHAUDT

Le bloc électrique Schaudt EBL 119A est une centrale de distribution et de gestion électrique destinée aux véhicules aménagés (camping-cars, fourgons, caravanes). Il assure plusieurs fonctions essentielles : recharge de la batterie cellule, distribution sécurisée du courant 12 V avec fusibles de protection, et surveillance des tensions de batterie. Ce modèle intègre également des raccordements pour régulateur solaire, chargeur additionnel et interfaces de commande et de supervision. Il assure la séparation entre la batterie moteur et la batterie auxiliaire lorsque le véhicule est à l’arrêt, évitant toute décharge accidentelle de la batterie de démarrage. Compatible avec les batteries Gel ou AGM, il fonctionne sous une tension d’entrée de 230 V AC et offre une sortie 12 V stabilisée sans interrupteur de coupure.

Caractéristiques techniques

Modèle : Schaudt EBL 119A

Type d’alimentation : 230 V AC – classe de sécurité I

Type de batteries compatibles : Gel ou AGM

Sortie 12 V : oui, sans interrupteur de coupure

Fonctions intégrées :

Charge de la batterie cellule

Surveillance de tension batterie cellule

Distribution de courant 12 V

Séparation batterie moteur/batterie cellule

Protections :

Emplacements pour fusibles de sortie (fusibles non fournis)

Connectiques :

Raccordement pour tableau de commande

Entrée pour régulateur de charge solaire

Entrée pour chargeur additionnel

Interfaces de commande et de surveillance supplémentaires

Remplacement possible : EBL 119 ou EBL 99 d’origine

Avantages produit

Polyvalence : gestion complète du système électrique 12 V de la cellule

Sécurité renforcée : séparation automatique des batteries moteur et auxiliaire

Compatibilité : adapté aux batteries Gel et AGM

Pré-câblage optimisé : connectiques prévues pour régulateur solaire, chargeur secondaire et tableau de commande

Installation en remplacement direct d’un EBL119 ou EBL99

Distribution 12 V fiable et centralisée, avec possibilité de protéger chaque sortie par fusible

Utilisation recommandée

Remplacement ou installation dans un camping-car ou fourgon aménagé équipé d’un système électrique 12 V

Intégration avec un régulateur solaire pour optimiser la recharge de la batterie auxiliaire

Ajout d’un chargeur secteur complémentaire pour les séjours prolongés

Optimisation de la gestion énergétique dans les systèmes avec tableau de commande multifonction

Mode d’emploi

Connecter l’alimentation 230 V au transformateur intégré du bloc.

Relier la batterie auxiliaire aux bornes prévues pour la recharge.

Raccorder les circuits 12 V à la sortie dédiée, en installant les fusibles correspondants (non fournis).

Intégrer les équipements supplémentaires (panneau solaire, chargeur externe) via les entrées dédiées.

Le bloc assure automatiquement la séparation des batteries lors de l’arrêt du moteur.

Surveiller les tensions via le tableau de commande raccordé.

Composition du produit

1 bloc électrique Schaudt EBL 119A

Transformateur intégré 230 V AC

Emplacements fusibles pour les circuits 12 V (fusibles non inclus)

Boîtier robuste prévu pour montage fixe dans un compartiment technique

Découvrez les documents techniques disponibles dans l’onglet “Documents”

Référence fabriquant : 9110425/9110421
