Pointeur antenne TELECO DSF90 HD

Description

Système d’aide au pointage TELECO – Pointeur satellite numérique HD DSF90 pour antenne manuelle de camping car, caravane, fourgon

MISE A JOUR TELECO SEPTEMBRE 2020 EFFECTUÉE

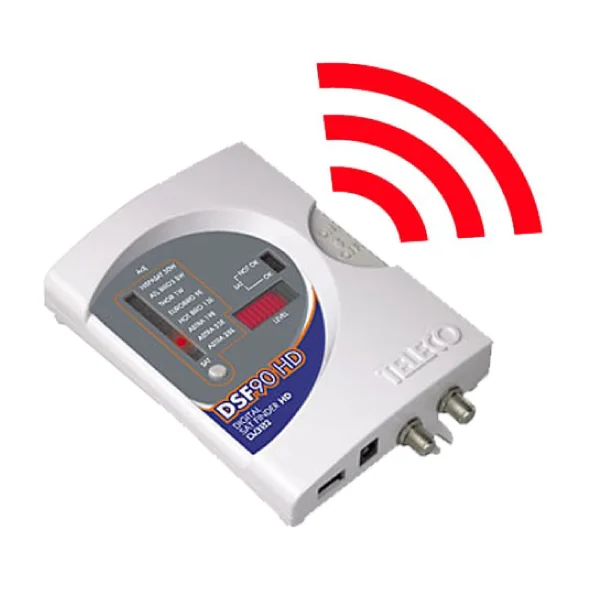

Pointeur de précision DSF90 TELECO pour Satellites Numériques – Préconisé pour la recherche de signaux DVB-S et DVB-S2 HD

Ce pointeur fonctionne avec les nouvelles générations de TV HD avec démodulateur intégré

Pointeur à 8 satellites, pourvu d’Indicateur de Niveau de Signal

8 Satellites pré-programmés : Hispasat 30W, Eutelsat 5W, Thor 1W, Eutelsat 9E, Hot Bird 13 E, Astra 19E, Astra 23,5E, Astra 28E

Permet une recherche facile des satellites lorsqu’on utilise un démodulateur numérique

Peut être utilisé avec toutes les antennes manuelles – avec toute prise LNB

Alimentation 12V – Sans piles

Consommation : 400mA max

Avec interrupteur ON/OFF

Bip sonore – Indicateur du niveau de signal- Reconnaissance du satellite

L’emploi est très simple:

Sélectionner le satellite à pointer (ASTRA 23 par exemple).

Faire monter la parabole jusqu’à ce qu’elle arrive à la bonne hauteur (voir la carte d’élévation).

Tourner la parabole en direction du SUD jusqu’à ce que le DSF90 HD émette un « BIP » sonore continu.

Attendre que la Led SAT OK s’allumepour avoir la confirmation que le satellite pointé est le même que celui sélectionné.

Si jamais le satellite pointé n’est pas le bon, la Led SAT NOT OK s’allume et il faut donc tourner davantage la parabole jusqu’à ce que le « BIP » sonore se déclenche et que la Led SAT OK s’allume.

Optimiser le pointage, en modifiant doucement l’élévation aussi bien que la rotation de la parabole, jusqu’à obtenir sur l’indicateur LEVEL le nombre maximum de Led allumées.

Contenu de la boite:

– le DSF90 HD

– un cable coaxiale de 150cm

– un cordon d’alimentation 12V (187cm) à raccorder sur le circuit 12V de votre véhicule.

– mode d’emploi en Français
